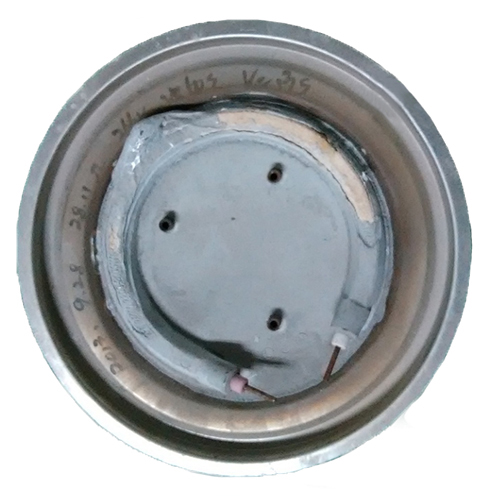

案例：如图为电水壶发热盘220-240V2200-2400W做干烧急冷测试，用1.15倍功率干烧至温控器跳制冲水冷却至室温，当电水壶发热盘做到185次循环时发现发热管熔管，断阻。


  电水壶发热盘原因分析：外观上看电水壶发热管整圈熔铝，镁粉已经裸露，说明此时电水壶发热管表面温度达到600℃以上。拍X光发热丝排布均匀，排除了发热丝堆积的可能。分析为冷却时冲水时间不够，发热盘没有充分冷却下来，电水壶发热管上的温度还很高，不断累加导致电水壶发热管熔铝断阻。

  电水壶发热盘最终结纶：根据上述分析做模拟试验，试验时冲水冷却时间由40秒改为15秒，多次循环测试后发现电水壶发热管管身温度持续上升，累积温度达500℃以上，不断累加最终导致发热电水壶发热管管熔铝断阻。

  版权所有http://www.mkmqq.com(美科美）转载请注明出处

  如需了解更多电热管发热盘相关咨询，请点击美科美官方网站：http://www.mkmqq.com
