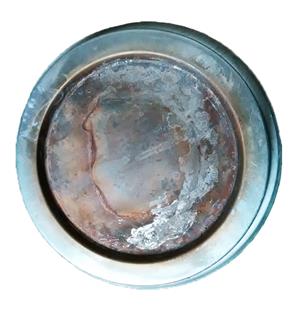

案例：电水壶发热盘如图为220-240V2200-2400W发热盘做干烧急冷测试，用1.15倍功率干烧至温控器跳制冲水冷却至室温，当电水壶发热盘做到264次循环时发现发热管断阻。

  电水壶发热盘原因分析：外观上看发热盘明显变形，发热管一圈相对应的钢盘面氧化严重。分析为冲水方式不对，发热管在没有充分冷却的情况下温控器已经跳制，此时发热管上的温度还很高，不断累加导致发热管断阻。

  电水壶发热盘最终结纶：根据上述分析做模拟试验，冲水时只冲电水壶发热盘面的1/2，发现温控器已经跳制但发热管并没有冷却到室温，发热管表面温度不断累加达500℃以上，最终导致发热管断阻。

  版权所有http://www.mkmqq.com(美科美）转载请注明出处

  如需了解更多电热管发热盘相关咨询，请点击美科美官方网站：http://www.mkmqq.com
