美科美发热管厂工程师对电水壶220V 1500W爆管原因分析。

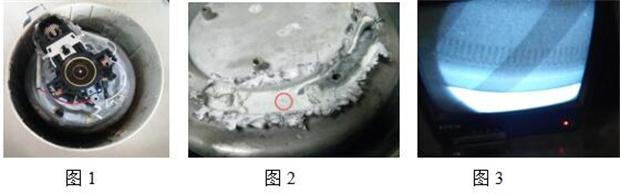

收到客户寄来的电水壶220V1500W不良品，反映的问题是煲体在正常煮水时出现爆管现象。原因分析如下：从外观上看，1、发热管管身穿孔，孔周边有黑色粉末（图1）

2、当剖开发热管去掉镁粉时，发现钢煲也穿孔了，能见亮光（图2）

现象如下：

美科美发热管厂的工程师对发热管不良原因分析：

1.对发热管拍X光，发热丝排布均匀，基本可说明此条发热管制作属正常（图3）

2.剖开发热管去掉镁粉时，发现发热管底部有铝刺往上冒出(见图2红圈处）

3.当发热管底部凸起铝刺与发热丝接触时形成了回路，煲水通电造成短路，大电流使钢煲和发热管穿孔。

纠正预防措施

1.焊接时做好首检，调整好参数，避免出现熔发热管现象。

2.出厂时全检焊接质量，有熔发热管或铝板的报废处理，避免流到客户。

3.出厂时全检耐压，不通过的报废处理。

4.品管加大数量抽查。

了解更多关于美科美发热管厂的发热管、发热盘企业动态和产品问题分析可以登录以下信息进行了解：
